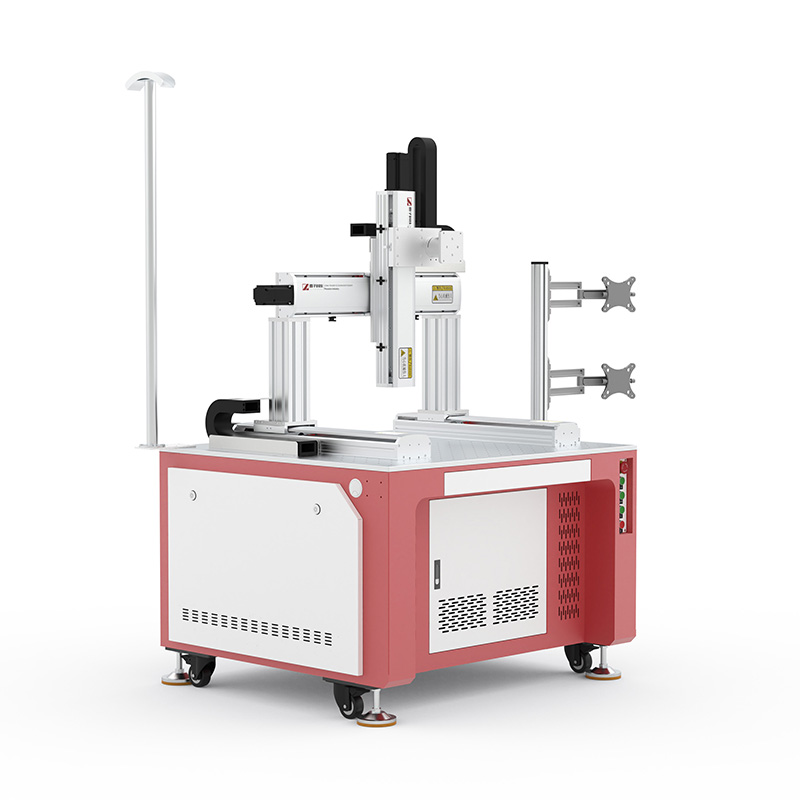

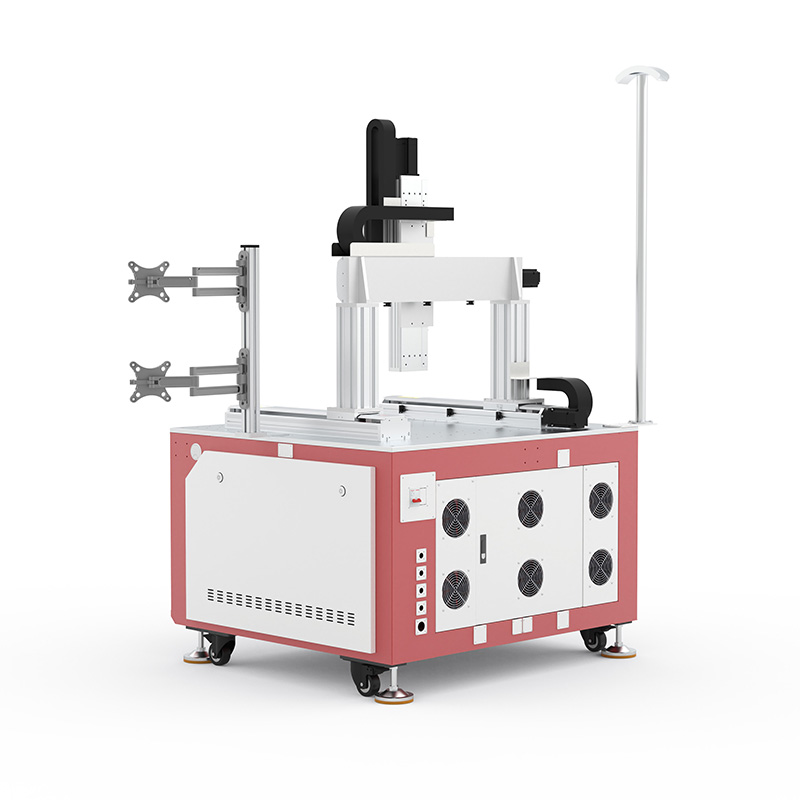

龍門激光焊接平臺

  • 一般環境使用
  • 雷子科技自主研發龍門激光焊接平臺,高效靈活的龍門結構設計,重復定位精度高,運行順滑穩定,行走直線度高,保證焊接速度均勻,焊接軌跡平穩,結構緊湊堅固,按需定制選配,性價比高。

  • 產品參數

    位置精度:±0.01mm
    有效行程:x400/y400/z300mm
    最大負載:≤20kg
    焊接速度:0~30mm/s
    空移速度:0~500mm/s
    *速度以伺服馬達最高轉速3000RPM以下為基準。
    *參數僅供參考,詳細配置請咨詢我司業務人員。

    Tips:絲桿模組行程超過750mm時,會產生螺桿偏擺,此時請將降低速度;最高速度是以伺服馬達最高轉速3000RPM以下為基準;馬達加減速設定為0.2s。

  • 注意:限于文件大小和數量限制,高清產品手冊PDF版及完整的產品3D模型STEP文件,請聯系我司業務人員獲取,給您帶來不便敬請諒解!

激光焊接平臺

本自動化平臺專為自動激光焊接機而設計,結構簡單,高效靈活,穩定耐用,性價比高,可以滿足激光焊接自動化生產各種需求。本產品的運動機構采用我司自主研發且批量生產的滾珠絲桿模組,傳動采用高精密進口滾珠絲桿,重復定位精度高,順滑穩定,行走直線度高,保證焊接速度均勻,焊接軌跡平穩;執行部分可選配杰美康伺服電機和驅動器套裝,性能可靠穩定;整機工作臺采用高品質厚鋼板設計,美觀高端大氣,結構緊湊堅固,防震設計讓設備更穩定,還配置隱藏式鍵盤鼠標抽屜,使用方便便捷。


產品優勢:

1、 高效靈活的龍門式組合設計,解決各種復雜自動焊接問題。

2、 傳動機構采用自主研發已量產的直線模組,經受多年市場應用考驗,有效保障傳動機構高速運行時的平穩性。

3、 進口滾珠絲杠傳動,重復定位精度高,運行順滑穩定,均速平衡性好,焊縫美觀。

4、 執行部分可選用杰美康伺服電機和驅動器,實現了高精度、高速、高穩定性。

5、 高端大氣的工作臺,采用高品質厚鋼板設計,結構緊湊堅固,采用防震設計,穩定耐用。


標準配置如下:

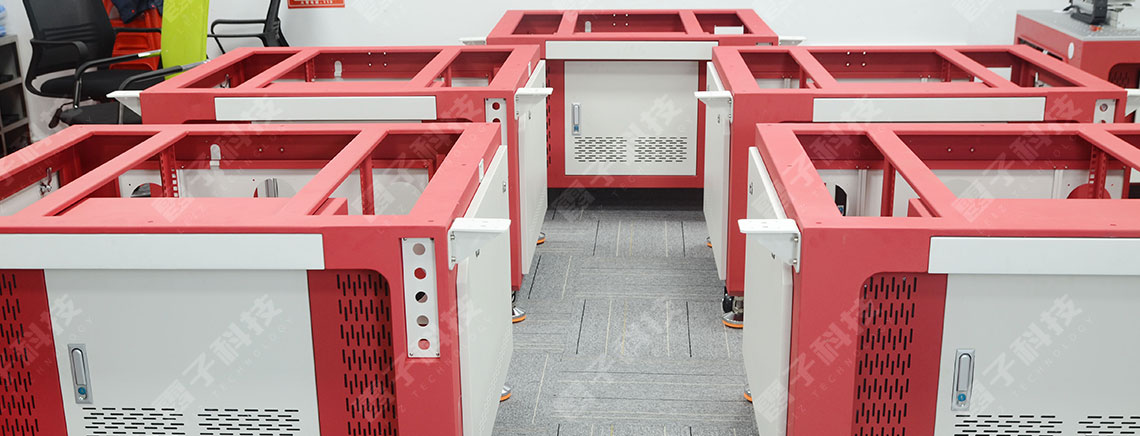

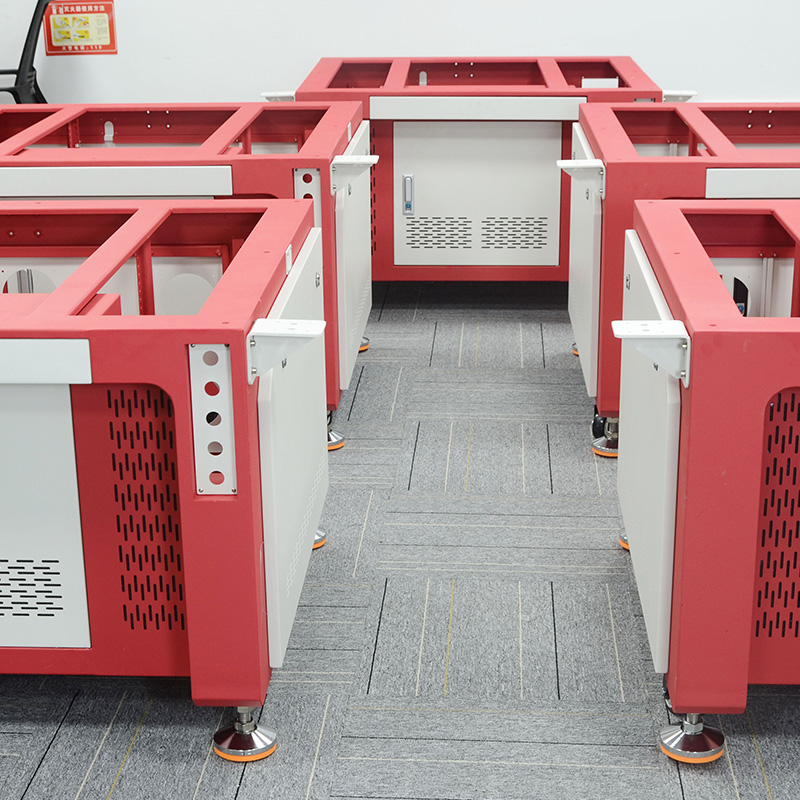

1080*1000機柜(配14mm鋁板)
X 軸136-S500模組(國產導軌,TBI絲杠)
Y 主軸136-S500模組(國產導軌,TBI絲杠)
Y 從軸136-S500模組(國產導軌,無絲杠)
Z 軸120-S400模組(國產導軌,TBI絲杠)
標準配件:Z軸鏈接件,光纖導向桿,焊接頭鏈接件,顯示器支架,拖鏈鈑金件。


激光焊接控制系統

本文關鍵詞: 激光焊接 直線運動平臺
